| 钢筋加工棚 |
1. 基础尺寸为1000×1000×700mm,采用C30混凝土浇筑，预埋
400×400×12mm钢板，钢板下部焊接直径20mm钢筋,并塞焊8个
M18螺栓固定立柱。

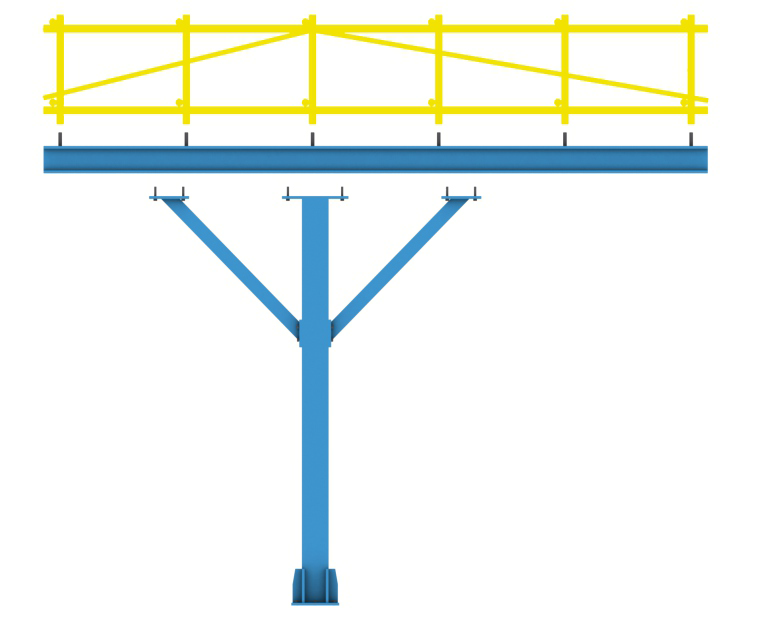

2.立柱采用200×200mm型钢,立杆上部焊接500×200×10mm的钢
板，以M12的螺栓连接桁架主梁,下部焊接400×400×10mm钢板。
3. 斜撑为100×50mm方钢,斜撑的两端焊接150×200×10mm的钢
板，以M12的螺栓连接桁架主梁和立柱。
4 .桁架主梁采用1 8号工字钢,上部焊接6个直径2 0mm钢筋,固定龙骨
架。

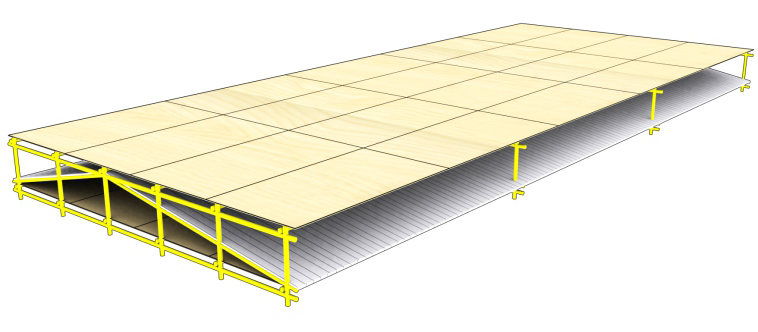

5. 桁架主梁上部以钢管搭设龙骨，铺设防砸、防雨双层防护，并张挂
安全标语。
6. 各种型材及构配件规格为参考值，具体规格应根据当地风荷载、雪
荷载进行核算，编制专项方案。如遇台风应采取防风措施，可设置缆
风绳。
说明：
|
|
|
|
|
|
|
|
|
|
